MPIO-10 多功能 I/O介面擴充模組快速安裝指南
MPIO10是一款專為MP510微型電腦設計的介面擴充模組，其驅動程式已經整合在MP510電腦的系統核心中，因此使用者不需要額外編譯即可直接使用。
即插即用，十分方便。關於系統核心的驅動程式，可以在MP510檔案系統中找到原始碼。
這篇文章會教你如何快速測試MPIO-10是否功能正常，並使用python3執行範例程式。

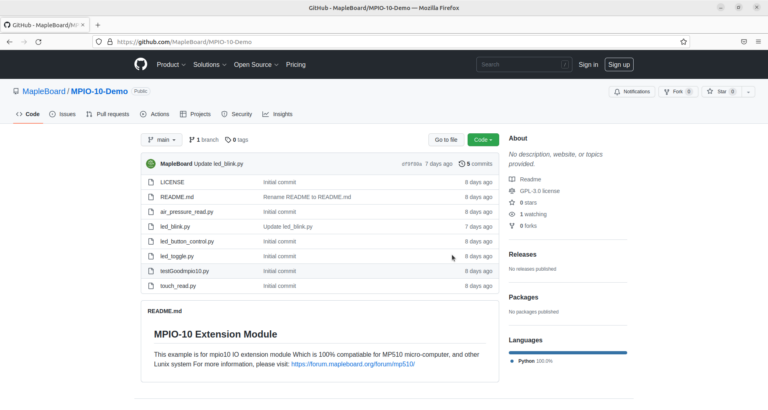

產品在Github上提供範例程式供使用者快速安裝: MapleBoard/MPIO-10-Demo (github.com)
下載範例程式有兩種方法:
1. 直接透過網頁瀏覽器下載壓縮檔
2. 透過git指令下載原始碼
直接透過網頁瀏覽器下載壓縮檔

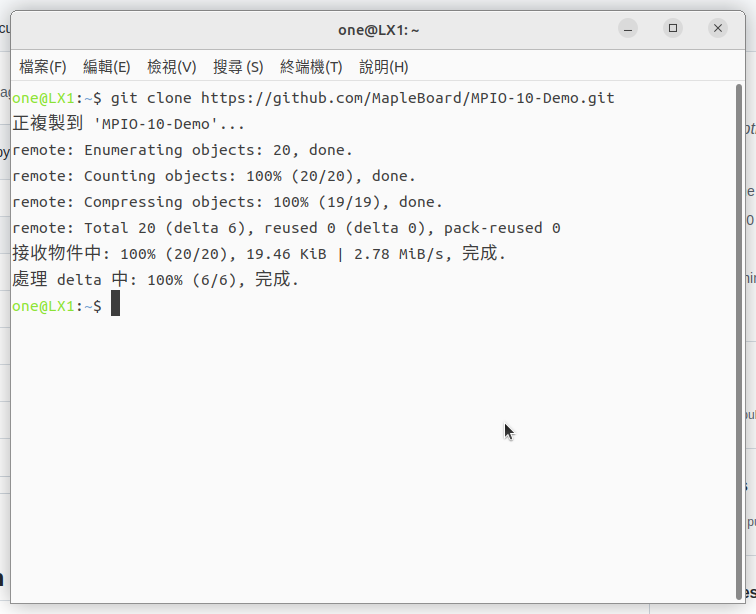

透過git指令下載原始碼
由於Ubuntu Mate沒有預先安裝git套件，因此需要先手動下載git。
開啟終端視窗，輸入
$ sudo apt install git
MP510的超級使用者權限預設密碼是1234。
接著輸入Y確認安裝

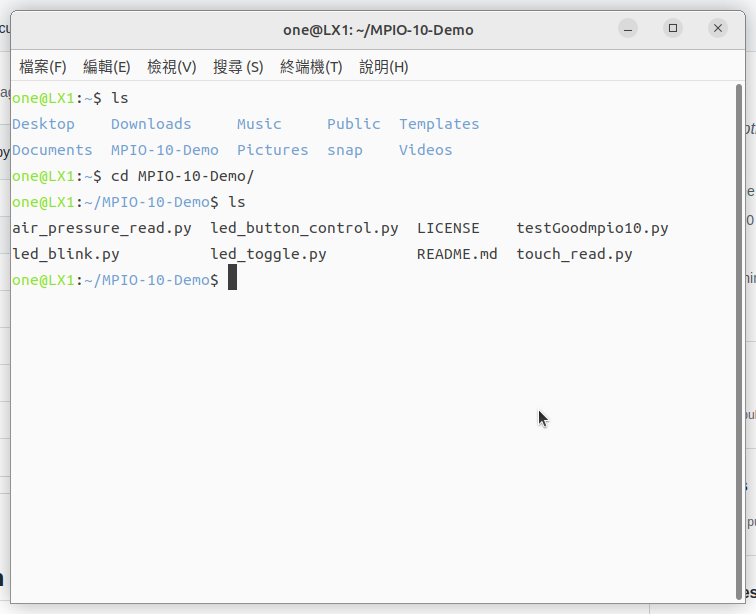

列出家目錄(或你的工作目錄)內容，可以看到”MPIO-10-Demo”資料夾。
接著移動目前工作區域到MPIO-10-Demo
$ cd MPIO-10-Demo
移動到資料夾可以再使用ls列出所有檔案，可以參考MPIO-10 範例程式教學
程式碼內部也有詳細的指令教學與原理，大家可以多多利用。
接著執行 “testGoodmpio10.py”
$ sudo python3 testGoodmpio10.py
因為要求超級使用者權限，所以需要輸入密碼。
MP510電腦預設密碼是1234。

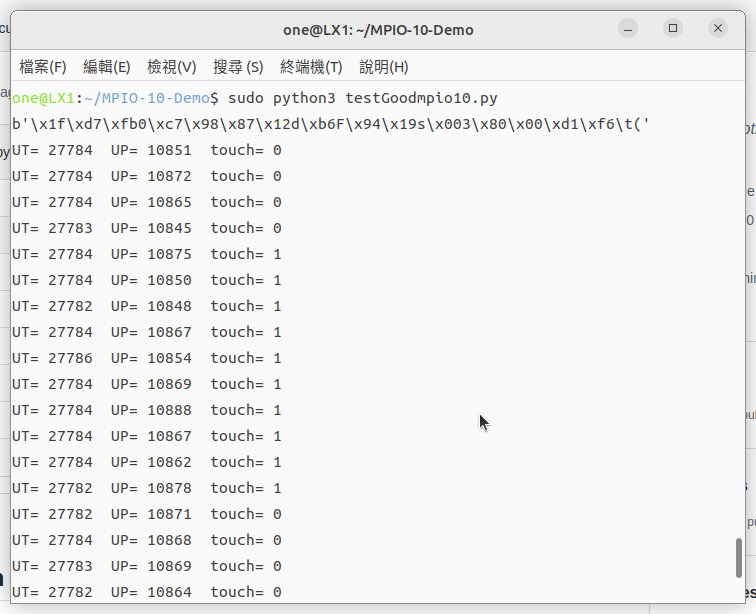

然後就可以看到程式開始執行，列出目前溫度與氣壓資料，以及觸碰感應器讀取狀態。

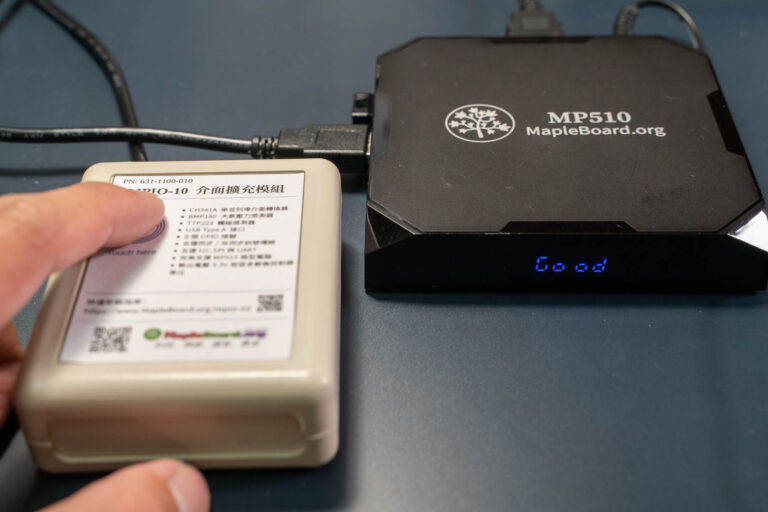

當觸碰感應器讀取到1時，MP510前面板會顯示Good

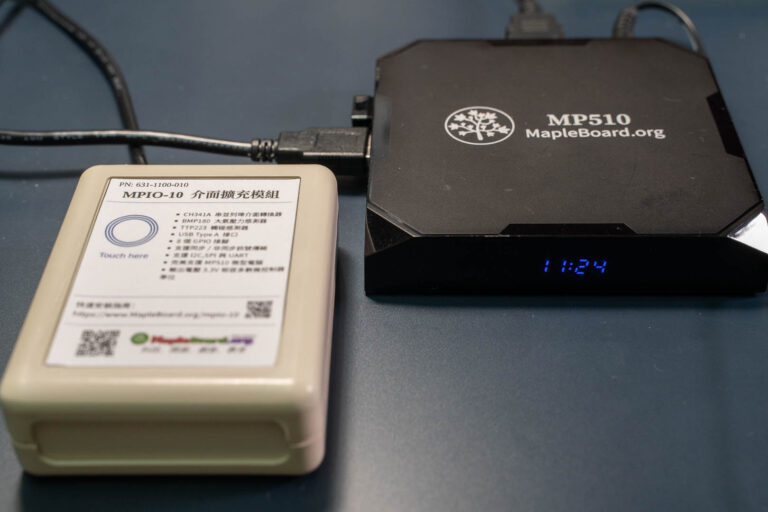

當觸碰感應器讀取到0時，MP510前面板則顯示預設時間、網路位址以及CPU資訊。
以上是關於MPIO-10快速入門指南，關於更詳細的內容以及論壇，可參考下面連結:
MPIO-10 介面擴充模組 – www.mapleboard.org
MPIO-10 範例程式教學 – blog.mapleboard.org
你好
one@UB1036:~/MPIO-10-DemoX$ ls
air_pressure_read.py led_button_control.py LICENSE testGoodmpio10.py
led_blink.py led_toggle.py README.md touch_read.py
one@UB1036:~/MPIO-10-DemoX$ sudo python3 testGoodmpio10.py
[sudo] one 的密碼：
sh: 1: cannot create /sys/class/gpio/gpio1/direction: Directory nonexistent
sh: 1: cannot create /sys/class/gpio/gpio0/direction: Directory nonexistent
sh: 1: cannot create /sys/class/gpio/gpio0/value: Directory nonexistent
Traceback (most recent call last):
File “/home/one/MPIO-10-DemoX/testGoodmpio10.py”, line 12, in
gpio1 = open(“/sys/class/gpio/gpio1/value”, “r”)
^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^
FileNotFoundError: [Errno 2] No such file or directory:
‘/sys/class/gpio/gpio1/value’
one@UB1036:~/MPIO-10-DemoX$
請問無法執行,如何open 謝謝
將 MPIO-10 插入 MP510 的 USB port 上，然後執行 lsusb 命令：
$ lsusb
應該會得到如下的結果：
one@wb1000:~$ lsusb
Bus 001 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub
Bus 001 Device 002: ID 1a86:5512 QinHeng Electronics CH341 in EPP/MEM/I2C mode, EPP/I2C adapter
Bus 002 Device 001: ID 1d6b:0003 Linux Foundation 3.0 root hub
one@wb1000:~$
如果有看到CH341這一行，代表 MP510 有正確發現 MPIO-10 裝置。如果沒有，請告知，我們進一步一同來找問題。
如果沒有 lsusb 命令，請安裝套件：
$ sudo apt install usbutils
